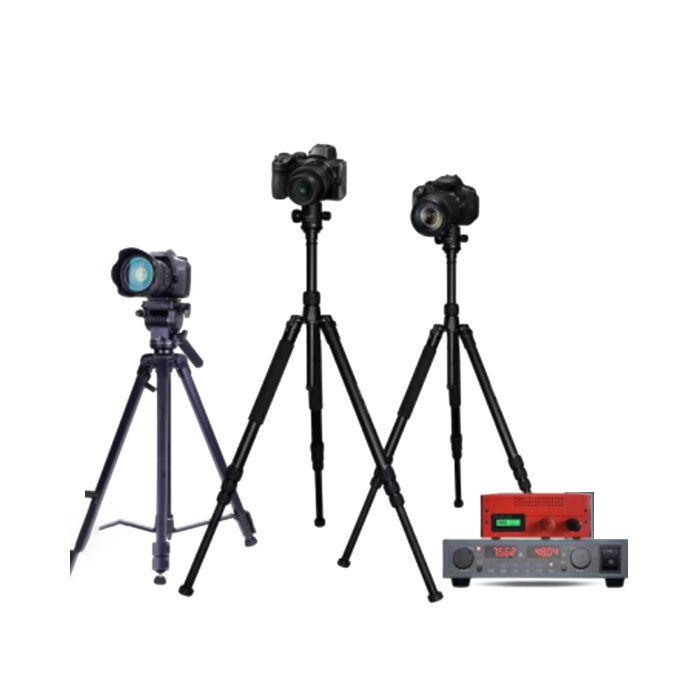

便攜式EL檢測儀
設備簡介：
便攜式組件EL檢測儀 是適用于光伏電站及流動性客戶現場檢測需求的設備，其可檢測廠家來料安裝前組件，安裝好的支架上組件（不拆卸），后期運維組件，可檢測組件內部隱裂缺陷，衰減，熱斑等質量問題，通過檢測在前期就可將電站整體質量進行把控，從而避免后期的電站快速衰減，方陣失配，功率不足，以及責任鑒定問題，萊科斯EL同時搭配新軍用級別防紅外暗室使得設備可以在任何環境任何地點任何時間段進行太陽能電池板EL內部缺陷檢測。
便攜式EL檢測儀 其通過IPAD或pc掃條碼操作進行遠程操作，搭配萊科斯專利性全自動對焦（免對焦）功能，可對組件進行快速檢測，檢測周期0.04~10秒檢測時間，可實現雙組件自供電上電檢測，24小時續航，操作簡單，攜帶方便，可檢測組件內部隱裂缺陷，衰減熱斑等質量問題時間，高配可實現1~25塊組件的同步上電檢測，操作簡單攜帶方便。

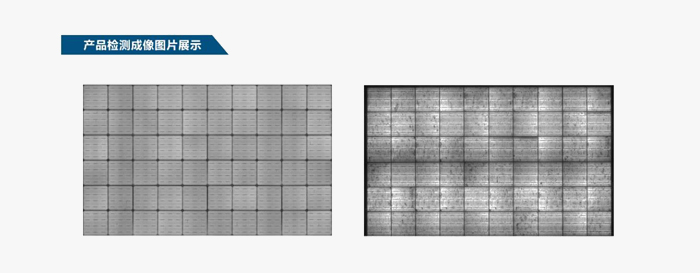

可檢測識別缺陷類型：隱裂/斷柵/裂紋/破片/邊緣過刻/碎片/黑心/黑邊/短路/燒結網紋/材料缺陷/低效率片/失配/衰減/熱斑效應/PID..
性能優勢 advantage
高低切換測試，0.1A~10A均可檢測切換成像

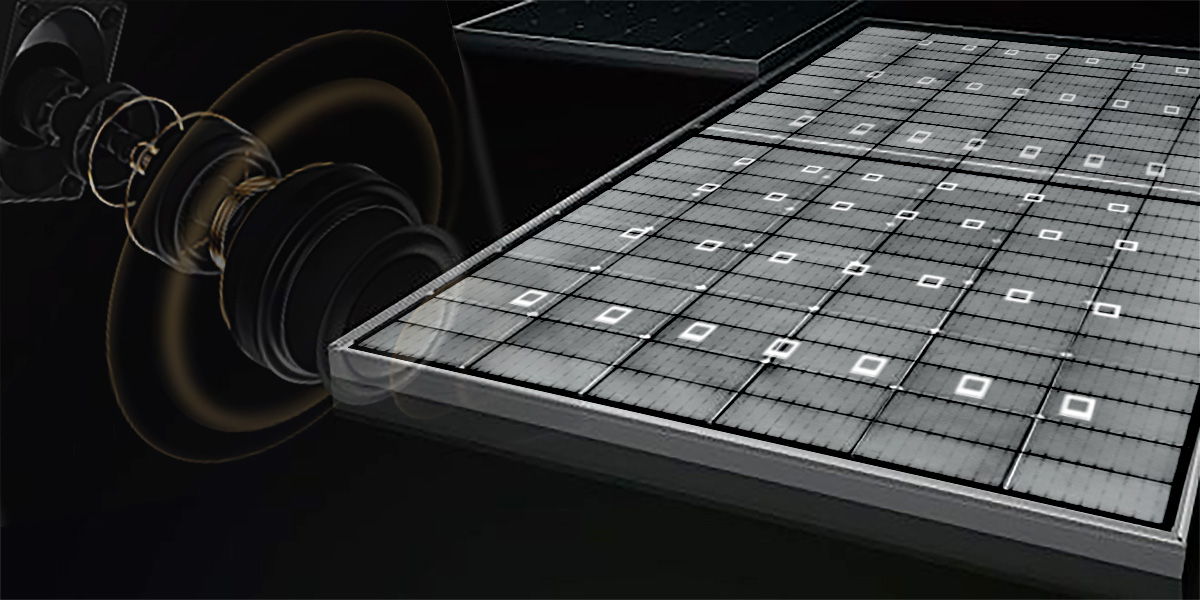

全自動對焦系統
萊科斯獨家全自動平面對焦，不同于同行業內的定焦、點對焦及手動滑刻式對焦模式，具備全畫面清晰度分布均勻，測試速度可達免對焦的0.01秒速度，精度0.1 mm/pixel
高感相機擴容鎖相
G系列產品自供電模式可同時檢測支架上雙組件平面方陣一次性檢測， 以及1~22塊組件同步檢測成像能力，使電站檢測更加輕松快捷。

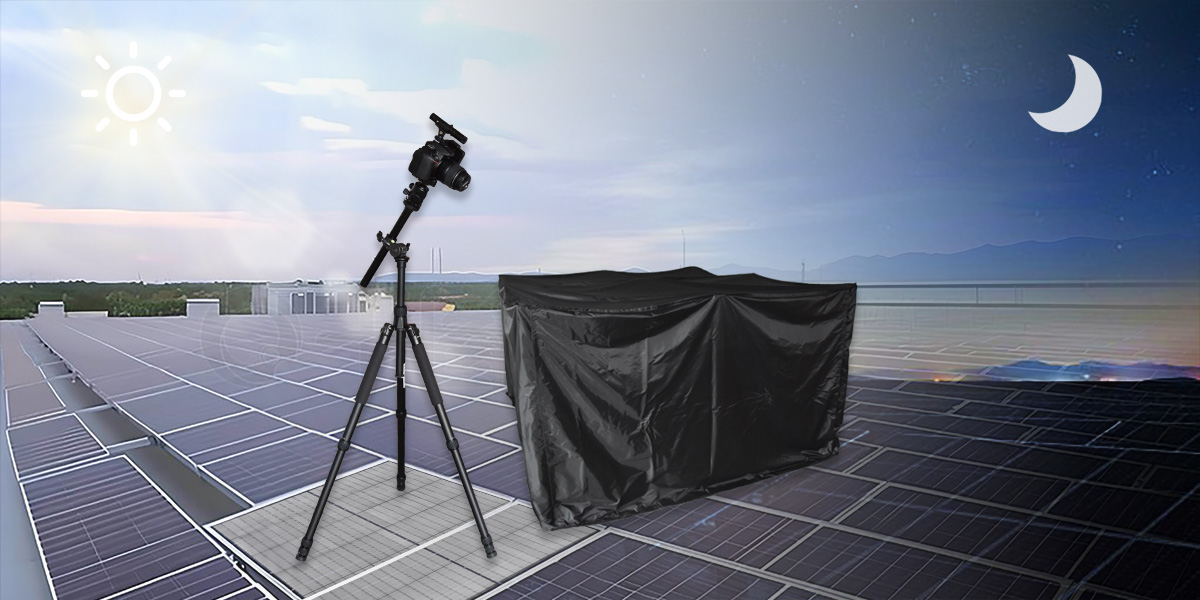

24th全天候檢測
獨家CCD系統，搭配軍工級防紅外暗室，可實現EL在全天候環境下均可進行檢測，可直接不拆卸測試支架上組件
視野全景定位
萊科斯獨家全景定位功能，可輔助相機快速定位電站支架上組件位置，更快的檢測出全面完整的EL圖像，全景儀可提高支架上組件檢測效率5~6倍
直流穩壓式移動電源
便攜式EL檢測儀配置有萊科斯獨家研發的集成式移動電源模塊，具備有更大的容量自供電檢測時間（1000塊組件）更長的續航檢測時間（24th不間斷上電檢測），更快速的上電方案（APP軟件同步電源檢測的通斷電）。
高配升級選擇? High with
萊科斯針對不同客戶對于不同價位以及配置需求給予了更多的選配，絕大部分零部件均使用同款優型號，以確保優性能，同時萊科斯更愿意開放研發端口，共同使得便攜式EL檢測儀功能更加進步
2合1直流穩壓式移動電源---*單組件自供電上電，容量400~500塊組件，自供電外接電雙切換模式，24th續航使用，6kg，優攜帶型號
分體式電源模塊---*雙組件自供電上電，容易700~1000塊組件，自供電外接電雙切換模式，24th續航使用，無線遙控開關，優配置型號

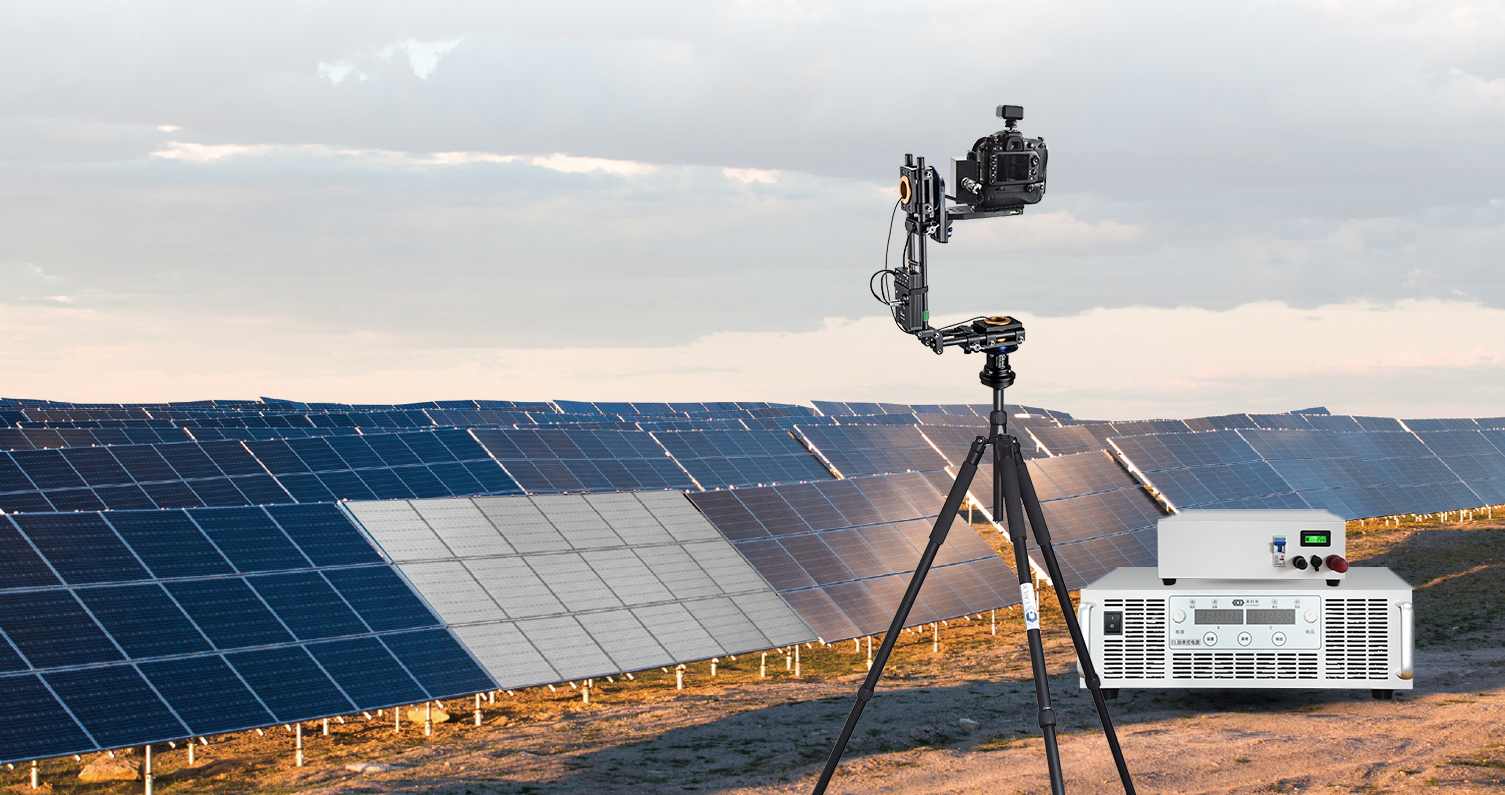

直流穩壓電源---‘’0~100V，0~200V，0~500V,0~1000V,0~1500V，0~10A直流穩壓電源，具備國產性價比配置與進口高性能高穩定性配置，可完成1~36塊組件的一次性上電，優組串式檢測型號

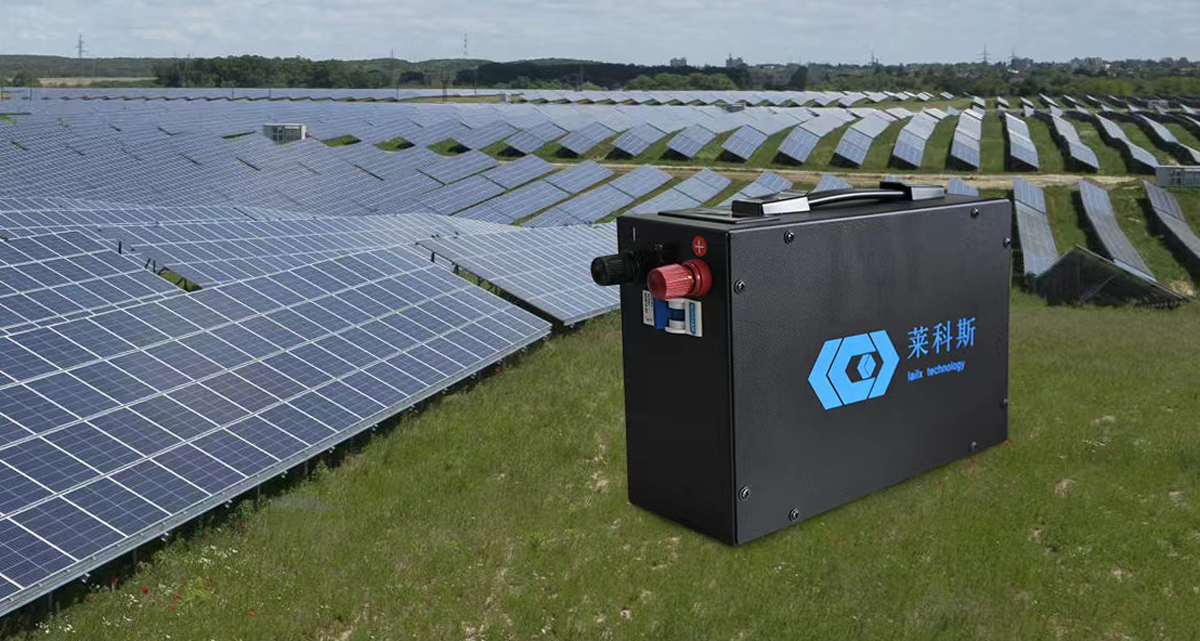

輕便高儲能電源
10Ah大容量雙控電源，長時續航，軟件遙控輸出，無接觸更安全，內設自動斷電控制程序，有效把控電量使用防電池板檢測過程電流倒灌電源，內置逆電流保障模塊，緩存式輸出電流電壓，預防光伏電池板擊穿。

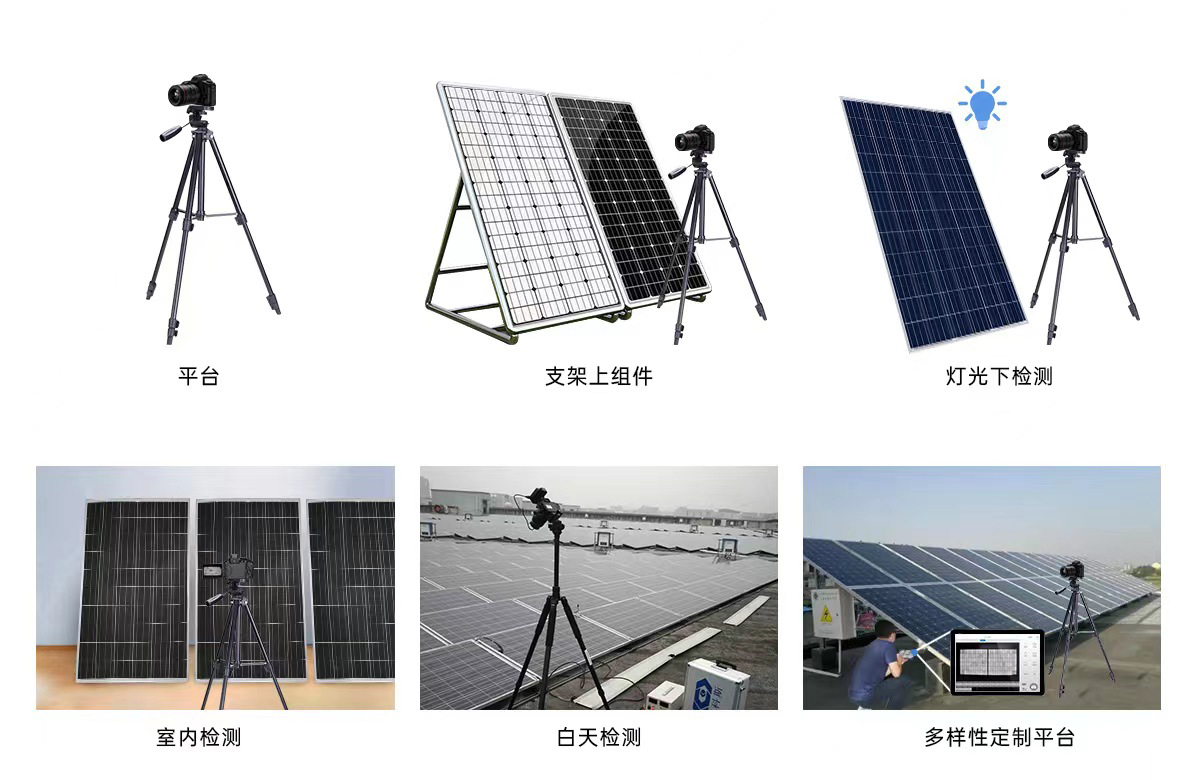

適應多種場景
適用于流動性用戶現場檢測，獨家無線取景遠程控制采用進口核心芯片，為檢測太陽能電站組件及來料太陽能電池板的專屬移動式檢測設備。

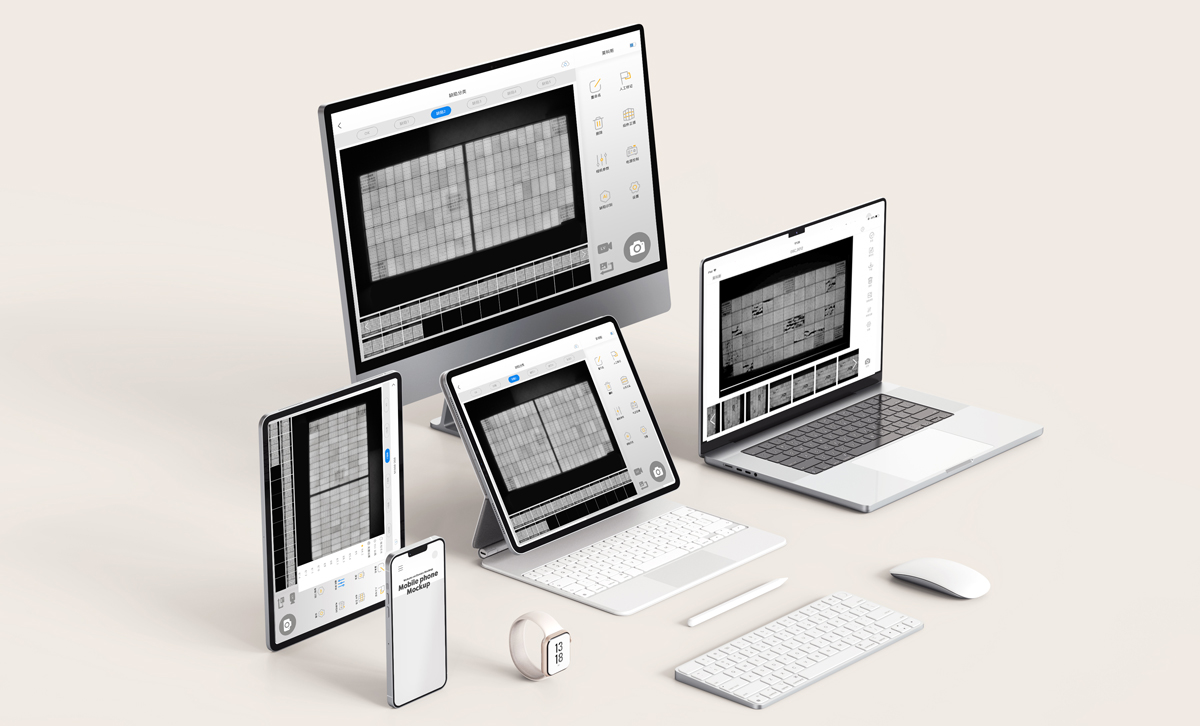

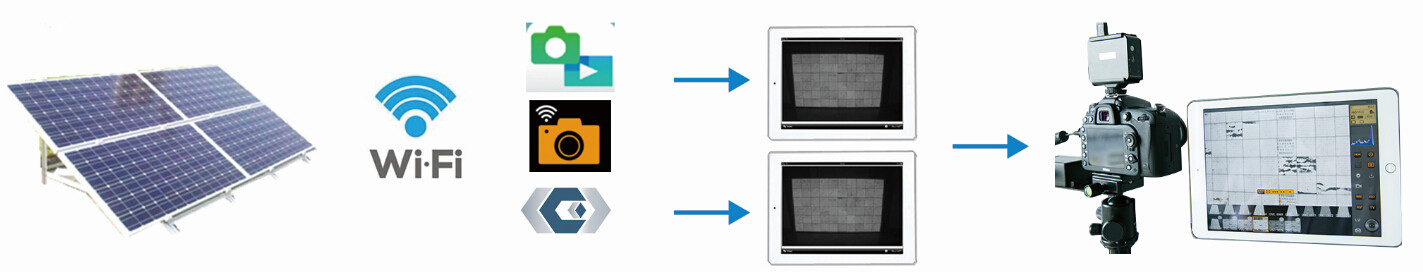

WIFI無線APP專業軟件
高感系列配置有兩個wifi信號無線通道，可通過手機平板等設備在150米范圍內無線操作設備檢測及傳輸識別，同時具備了Ai自動識別功能。
卓越的5G信號模式：150米范圍超強電磁干擾信號屏蔽，EL檢測更順暢，同時具備多種組件掃碼匹配模式，檢測圖像自動匹配組件條碼，方便溯源查詢。
APP無線軟件功能：萊科斯原圖成像傳輸系統，調節相機內所有檢測參數，按缺陷類型標記圖片，查看所有檢測圖片，Ai標記，下載，分享云端，實時取景，刪除，篩選，等功能。

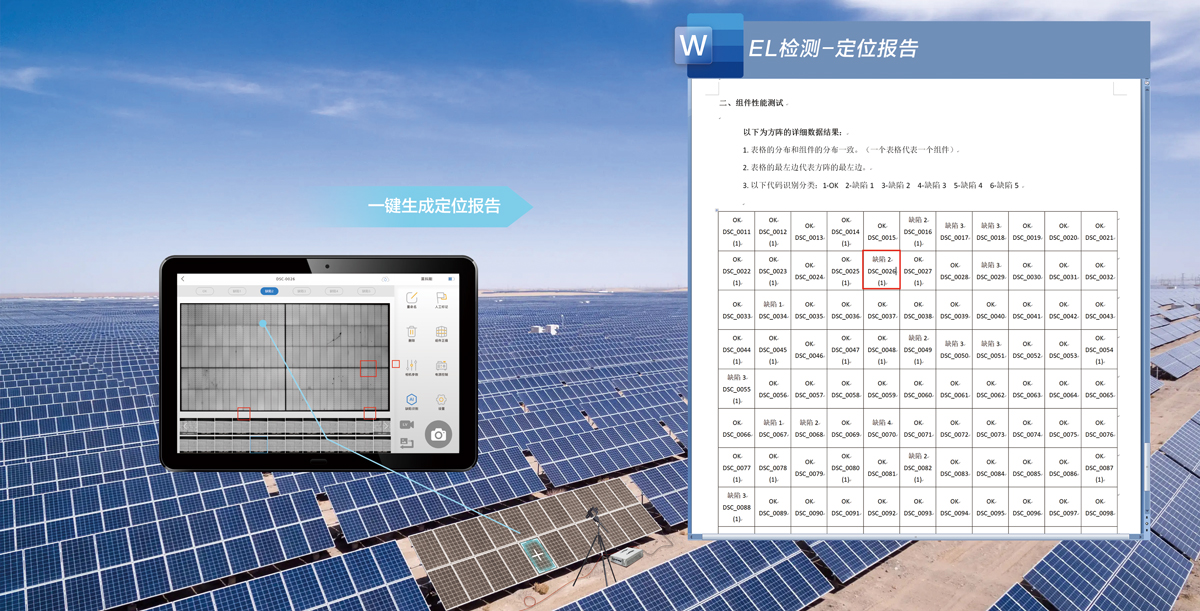

APP軟件具備項目管理與檢測報告自動生成功能，同時具備了光伏組串建模定位的檢測功能，使得檢測后期的報告工作時間大幅度降低。
無線加密軟件
150米無線傳輸WIFI模塊搭配自主研發的自動識別檢測軟件，功能齊全，操作智能，支持人工標記分類以及AI自動識別，檢測過程中即可建模，導出報告時自動生成定位報告。

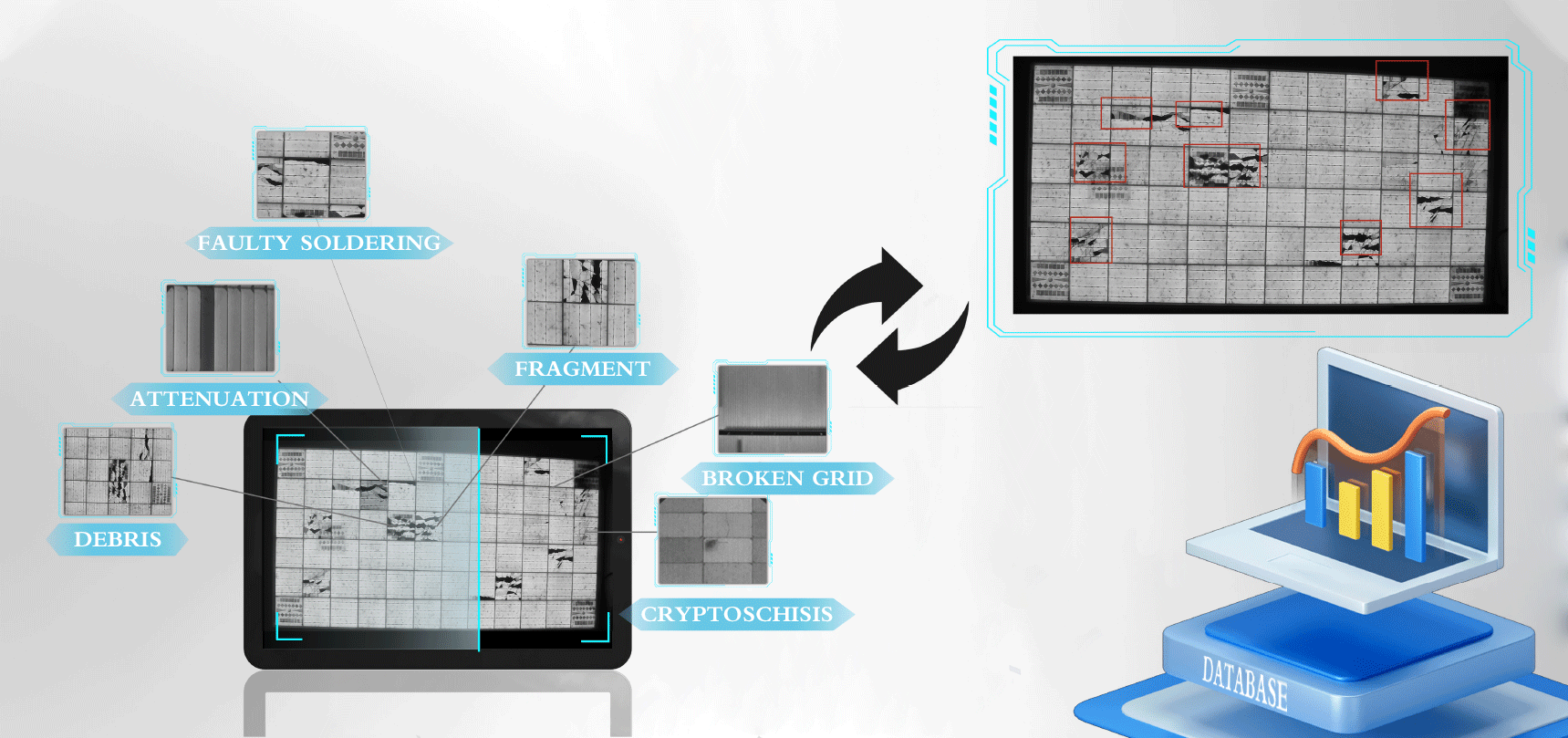

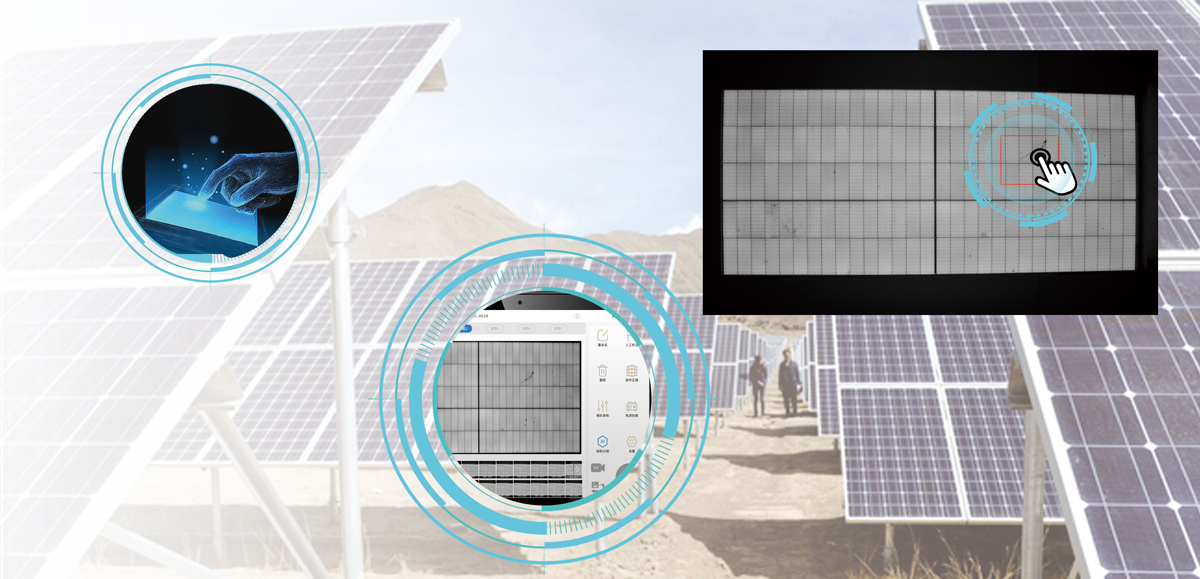

缺陷識別
軟件內即可標記缺陷位置，即拍即點，操作便捷點擊即可標記多處缺陷所在位置,縮短檢測周期。
掃碼定位拍照
支持平板掃碼拍照以及掃碼儀掃碼拍照，自動錄入光伏板編碼，并對成像圖命名。

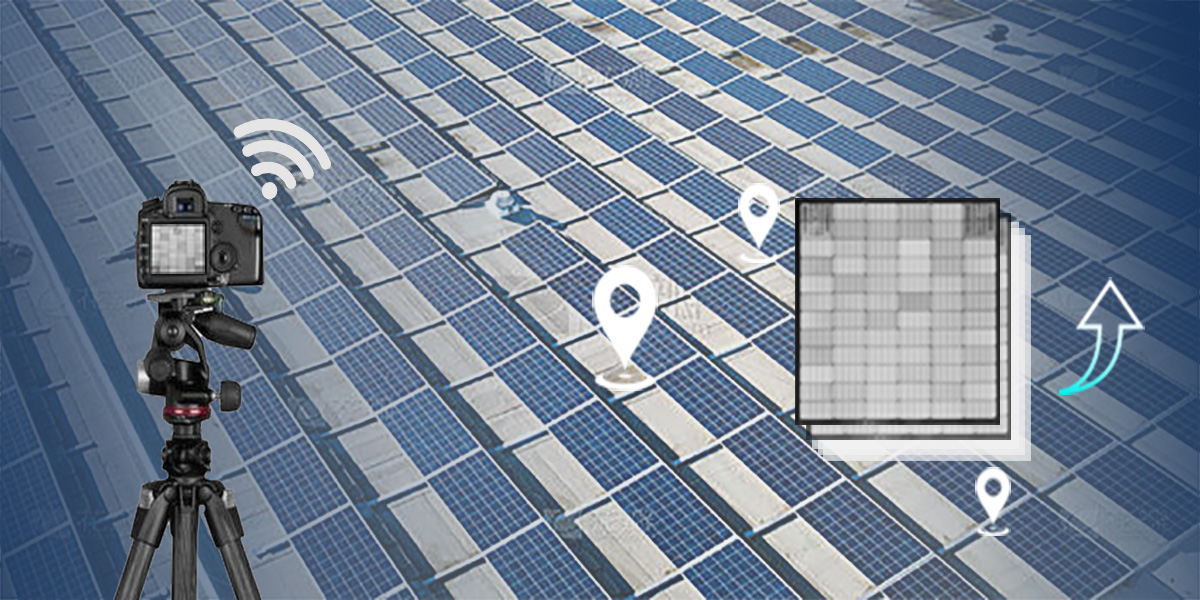

即時定位建模
萊科斯自主研發軟件，檢測期間即可同步建模，支持一鍵導出定位報告 。
參數及說明 standard
| ? ? 紅外探測器 | |
| 分辨率 | 6000 x 4000 |
| 總像素 | 2600萬 |
| 感光芯片 | CCD 科研級 |
| 紅外芯片 | Lailx10s鍺芯片? ?99.8%紅外折射率 |
| 紅外鏡頭 | 100萬像素；95%取景畫面覆蓋；電子光圈；EL成像色散率低于2% |
| 成像范圍 | 有效隱裂成像 0～3000 x 5000mm （1～4塊組件） |
| 對焦方式 | 全時暗光自動對焦 |
| 對焦點位 | 54點 |
| 對焦距離 | ≦5m 全自動對焦；達到0秒免對焦能力 |
| 弱光拍攝 | 低于 100W/㎡輻照度 |
| 紅外線處理波段 | 燈光/月光/星光 對檢測無影響 |
| 檢測速度 | 1～30s可調? 最快成像速度3s |
| 感光精度 | 可在3A弱電流呈現清晰隱裂成像 |
| 成像精度 | 0.7mm/pixel |
| 傳輸方式 | 150米無線傳輸，穩定可靠 |
| 相機電池 | 2400mAh，大容量鋰電池 |
| 相機內存卡 | 32G 90MB/S |
| ? ? WI-FI 控制器與APP軟件 | |
| EL測試儀操作方式 | 無線操作EL主機檢測 并可穩定完成系統控制 |
| EL測試儀操作軟件 | 安卓 、IOS 、windows |
| 平板電腦 | 10.2英寸平板電腦 |
| WI-FI頻率 | 4GHz? 抗電磁干擾 |
| 傳輸距離 | 150米~200米 |
| 傳輸速度 | ＜5s；5MB/s |
| 圖片查看 | ipad軟件內顯示為無損精細原圖，顯示尺寸＞10MB |
| 條碼錄入功能 | 具備手動輸入、掃碼器錄入與調用軟件所在設備攝像頭掃碼的功能，條碼自動保存為檢測圖片名稱 |
| 自動檢測功能 | 條碼錄入后EL相機自動檢測，并自動匹配組件條碼 |
| 圖片標記 | 所有檢測數據均可直接圖片上標記缺陷并分類保存 |
| 圖像比對 | 軟件操作界面可直接比對多張EL圖片，并可放大縮小查看，無需切換界面 |
| 水印功能 | 檢測日期與時間均可以選擇性顯示在EL測試圖上 |
| 數據控制 | 軟件內可直接調節紅外相機曝光時間/感光度/光圈等參數 |
| 圖片導出 | 主機數據無線傳輸至PC電腦內，無需數據線與網絡 |
| Ai識別 | APP軟件自動識別缺陷并標記 |
| ? ? DC移動電源 | |
| 電芯容量 | 20AH 松下（進口） |
| 輸出功率 | 0～800W |
| 儲能續航 | 持續續航＞3H，間接續航＞900塊組件（300W組件實測數據） |
| 面板數顯 | 電量LED數顯 |
| 上電方式 | M4接觸式 |
| 輸出方式 | ①30米無線遙控控制；②手動按鈕控制 |
| EL智能檢測 | 0～1000秒（可調）自動斷電 |
| 遙控器 | 30米無線操控范圍，電池可更換 |
| EL短路控制 | 電源短路瞬間保護，并可一鍵恢復工作狀態，以防光伏板短路測試燒毀電源 |
| 逆電流保護 | 抗光伏板逆電流倒灌電源 |
| 穩態控制 | 恒定輸出電流電壓功率，不受儲能電量影響 |
| 電路保護 | 恒溫散熱，漏電保護，過載保護，絕緣保護，低溫保護 |
| 電源重量 | ＜8kg |
| ? ? AC恒流源 | |
| 電能參數 | 0～60V；0～10A；600W；AC220輸入 |
| 電能精度 | ±01V；±0.01A |
| EL上電特性 | 高低電流切換測試 |
| EL智能檢測 | 可預設電流電壓參數 |
| 電路保護 | 短路保護，逆電流保護，漏電保護 |
| 電源重量 | ＜2kg |
| ? ? 支架系統 | |
| 高度 | 3米 |
| 材質 | 碳纖維 |
| 定位 | 十字激光；400nm；橫縱＞5米覆蓋范圍 |
| 云臺 | 720°搖臂云臺 |
| ? ? PC軟件系統（贈送） | |
| 運行平臺 | windows操作系統 |
| 軟件功能 | 可調節EL主機參數；缺陷分9類保存并形成統計表；自動截圖/優化/水印/等圖片處理；視頻取景模式；每日?qǐng)D片文件夾自動生成；自動下載 |
| 條碼錄入 | 掃碼器錄入 / 手動錄入 |
| ? ? 保障信息 | |
| 保修政策 | 全國聯保，享有三包服務；質保范圍內24H問題響應，48H提供解決方案 |
| 質保時間 | 一年質保 |
產品配置單? configuration
| 名稱 | 數量 | 單位 | |
| 主機相機 | 1 | 件 | |
| 軟包 | 1 | 件 | |
| 測試手柄 | 1 | 件 | |
| 5米測試線 | 1 | 根 | |
| 內存卡 | 2 | 件 | |
| 相機電池 | 4 | 件 | |
| 平板電腦 | 1 | 件 | |
| WiFi控制器 | 1 | 件 | |
| 軟件 | 1 | 件 | |
| EL-DC電源 | 1 | 件 | |
| EL-AC電源 | 1 | 件 | |
| 電源線 | 1 | 根 | |
| 全景定位 | 1 | 臺 | |
| 拉桿箱 | 1 | 根 | |
| EL識別報告軟件 | 1 | 件 | |
| 軟件包 | 1 | 件 | |
| 使用手冊 | 1 | 件 |
萊科斯（LAILX）致力于光伏檢測設備的研發與生產，現有設備包括 EL檢測系列，便攜式EL檢測儀，組串式EL檢測儀，無人機EL測試儀，IV功率測試系列，便攜式IV測試儀，電能質量分析儀，等相關光伏電站檢測設備與光伏產線實驗室檢測設備。
